Šviesos įjungimas / išjungimas iš dviejų vietų

Vis prisireikia ir vis tenka ieškoti. Todėl info sumetu čia. Yra daug schemų, kurių viena už kitą painesnės. Radau vieną labai paprastą ir labai aiškią (paėmiau iš http://www.220v.lt/schemos.html):

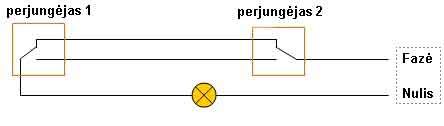

Perjungėjas

Kaip matosi schemoje, dabar lemputė degs, bet bent vieną perjungėją perjungus, nutrūks grandinė. Po to nesvarbu kurį perjungus - ji vėl užsidarys.

Yra keli dalykai, ką reiktų žinoti. Netinka paprasti jungikliai. Tam yra specialūs perjungėjai, kurie iš išorės niekuo nesiskira nuo jungiklių. Įprastai jie būna pažymėti laiptų ženkliuku. Jų funkcija yra ne įjungimas-išjungimas, bet perduoti įtampą į vieną iš dviejų išėjimų.

Galima elektrą junginėti ir iš daugiau vietų, bet to reikia labai labai retai ir tam yra atskiros schemos, kur su trim perjungėjais neapsieisite.



Palikite komentarą



Komentarai
  • Vytautas

    Labas ,aciu tikrai tai paprasta ir asku ,sekmes jums

  • Antanas

    Ačiu

  • Anonimas

    Tai čia chema per paskistimo dėžutė,per nulinė gisla. a jaigu be jos jungti, kaip tada?

  • Anonimas

    Kokių perjungejų yra dar

  • Artūras

    Ačiu chema aiški bandžiua o kas nelankė fizikos sunkiau

  • nuo

    o koks skirtumas kas montuojama?

  • Elektra

    Ar galima įjungimą/išjungimą padaryti lediniam apšvietimui? Kai montuojama led juosta?

  • Leo

    puiku kas supranta....

  • Britka

    Ranka visada pririšta raišteliu prie jungiklių, paprasčiausiai sumontuoti judesio davklius prie reikiamo š viestuvo ir grandinės nuo rankų nukris, vietoje jungiklio grabaliojo galėsi geidžiama damą grabalioti....

  • Petras

    Nesuprantu apie kokius laidus keturių vielų sneki?

  • Raimondas

    Teisingai parinkus laidus ir jungiklius veikia gerai.

  • Laimis

    Na čia gana paprastas sprendimas, mūsų darbe pasitaiko tokių, kad reikia ilgokai galvą pasukti, kaip padaryti. Bet be abejo schemutė naudinga tiems, kas patys daug ką darosi savo name.

  • Fafis

    Impulsinė relė ir valdai iš šimto vietų ir reikia tik 2jų laidų, hėbra 21a. ;)

  • mintas

    Tai kad labai nesudėtinga ir tris ir begalę daugiau jungiklių sudėti. Tereikia dviejų jungiklių su laiptų ženkliuku ir visi kiti turi būti su grotelių ženkliuku. Sunkiau tik tuos jungiklius pastatatyti, jei tam nesiruosta, o laidai jau suvedžioti, nes mano supratimu reikia 4 gyslų laidų iki jungiklių su kryžiuku. Tuomet galima specialią šviesos junginėjimo relę pastatyti ir išsiversite su mažesniu gyslų skaičiumi.

  • jurgis

    mano nuomone tos schemos reikalingos buvo, kai nebuvo judesio davikliu. Is dvieju vietu ijung/isjungt dar apsimoka, taciau burt is 3 ar tai 5 vietu tai jau hemorojus.

  • Rytis

    Dar paminėsiu, kad darant su junginėjimu iš trijų vietų, du jungikliai būna su laiptų ženklu, o trečiasis, vadinamas kryžminiu, su grotelių ženklu. Ne taip ir retai prisireikia, pvz mano namie yra holas, kur išėjęs iš bet kurio kambario gali įsijungti jame šviesą.
