Signalizacijos montavimas

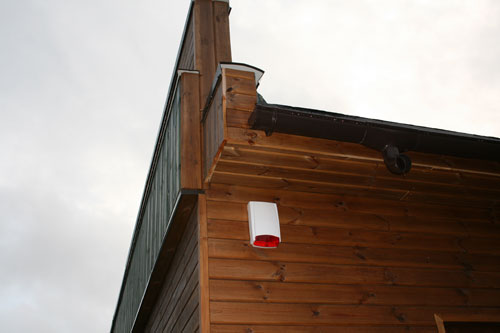

Šiandien mano namas jau turi apsaugos sistemą. Tiesa, ji pajungta laikinai. Kažkada teks perkelti jau pajungtus daviklius ir pajungti naujus jiems skirtose vietose.

Bandau papasakoti kaip pačiam susimontuoti signalizaciją. Tiesa, gali šiek tiek keistis priklausomai nuo modelio. Pas mane DSC.

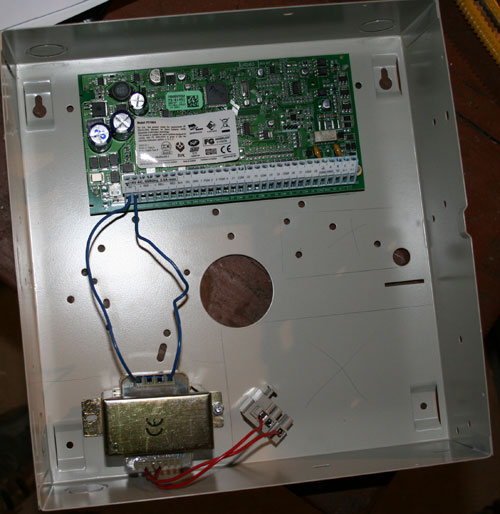

Į dėžutę sudedame transformatorių ir centralę. Mėlyni transformatoriaus laidai eina į centralę (AC). Raudoni sujungiami su 220. Fazę per saugiklį pajungti reikia.

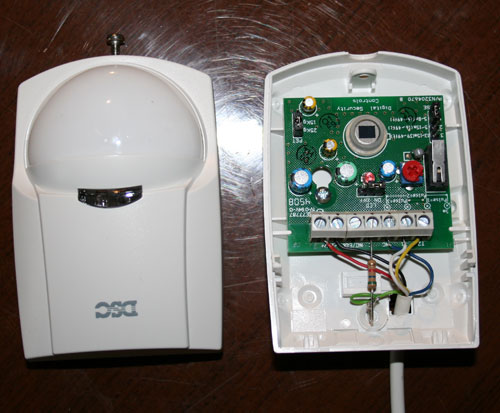

Judesio daviklis. Jungiami 6 laidai: T2, T1 - geltonas ir baltas, NC, C - mėlynas ir žalias. Vienas jų turi eiti per varžą. Jos būna kartu su centrale. + ir - atitinkamai raudonas ir juodas. Kitas laido galas jungiasi prie centralės: geltonas ir baltas yra tamperio. Tamperis tai toks dalykėlis, kuris sureaguoja nuėmus daviklio dangtelį. Juos reikia jungti nuosekliai visai grandinei, o po to prie centralės. Nuoselkiai, tai kai pirmo davilkio geltonas jungiamas prie antro balto, antro geltonas - prie trečio balto ir t.t. kol lieka paskutinio geltonas ir pirmo baltas.Raudonas ir juodas jungiami į centralės AUX + ir -. Žalias ir mėlynas į Z1 ir COM, Z2 ir com, ... Kiekvienas jungiamas į atskirą. Tokiu atveju kiekvieną galima bus atskirai įjungti, išjungti, perprogramuoti.

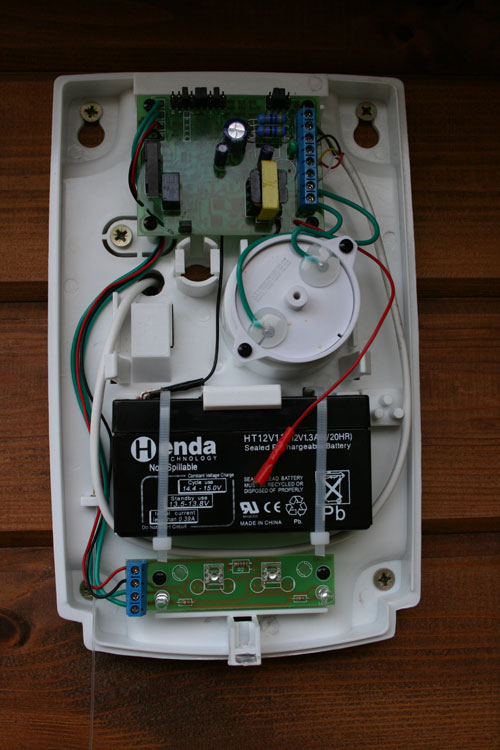

Sirena taip pat turi 6 jungtis. S - žalais, L - mėlynas, GND - juodas, Vdd - raudonas, SAV geltonas ir baltas. Geltonas ir baltas laidai yra tamperis. Jo paskirtis kaip ir davikliuose. Centralėje raudoną į BELL+, juodą į AUX-. Sireną reikėjo jungti per 12 V rėlę.



Juodas ir raudonas eina į BELL, o vienas juodas (gali būti ir raudonas) į AUX. Sirenos žalią ir mėlyną susukame kartu ir jungiame prie vieno iš dviejų likusių. Jei prie vieno pridėjus sirena rėkia - reiškia reikia prie kito.

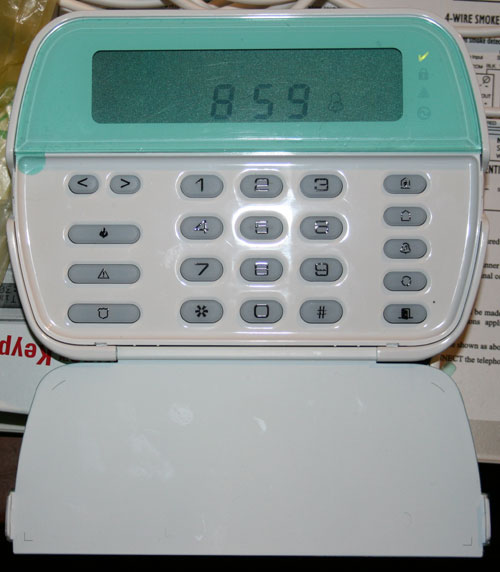

Pultas arba klaviatūra. Jo pagalba viskas programuojama, išjungiama ar įjungiama signalizacija. Jungiami 4 laidai: raudonas (R), juodas (B), geltonas (Y), žalias (G). Atitinkamai šie laidai jungiami centralėje į RED, BLK, YEL, GRN.

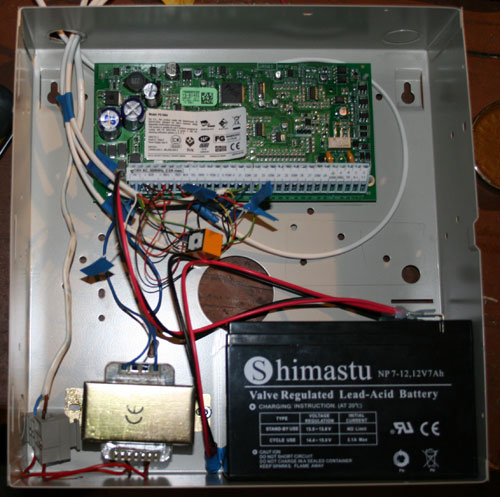

Dėžutėje atsirado akumuliatorius. Jo laidų su kitais tikrai nesumaišysite.

Beliko tik suprogramuoti ir darbas baigtas. Tiesa, programavimas tikrai labai sudėtingas  :)



Palikite komentarą



Komentarai
  • Vycka

    Kaip keisti tel nr DSC PK5501 per pulteli, be jokiu usb ir kompiuteriu? Tikrai galima, nes jau buvau taip dares. Tik pasikeiciau telefona ir pradingo SMSe rasyta instrukcija ir dabar nebeprisimenu :( bet pamenu, kad kazka reikejo telefono numeriu siusti ir is pacio telefono. Nepamenu, ar per pukteli kazka dariau.

  • Vidmantas

    Geriausia vesti atskirą laidą. Magnetukas jungiasi per varžą. Jei norės sujungti į vieną judesio daviklį ir magnetuką - visada tą padarys vėliau

  • Mindaugas

    Sveiki,

    Noriu pasiteirauti, o kaip pajungti langų magnetuką? Kokį laidą naudoti magnetukui? Kaip teisingai įvesti laidą į lango rėmą? Ar magnetukai poruojami kartu su judesio davikliu zonai ar ne? Vienas elektrikas sakė, kad reikia atvesti laidą iki judesio daviklio ir tada nuo judesio nusivesti į magnetinį. Kaip tai matysis klaviatūroje? Bendrai - \'Zona X: alarmas\' ar \'Zona X: durys atidarytos\' ar \'Zona X: judesys\' ar abu kartu, jeigu užeisiu į kambarį?

    Labai ačiū,

    Mindaugas

  • Nuo

    Jei išimsi lauko sirenoj akumuliatorių tai ji nerėks.

  • Giedrius

    Sveiki! Nesu signalizacijų meistras o ir elektriku nedirbu. Turiu viena problema : mamai 73-ji metai. Jau gerus 7-nis metus mama nebenaudoja signalizacijos. Kadangi nudusęs centralės akumuliatorius (pirmasis laikė apie 10 metų o sekantys 2-3 metus(!?) ir kaip ji išsireiškė - "man per brangu juos kaitalioti taip dažnai" - pareiškė norą ją išmontuoti. Niekaip neprisišaukiam meistro kuris vykdė jos priežiūra (tipo labai užsiėmęs) . Kaip man išjungti lauko sirena be žviegimo? Signalizacija bute, devynaukštyje... Nemažai mažų vaikų kaimynystėje, o ir pačiam stresą kelia tas žviegimas, plius yra vidaus sirena (kiek žinau - lygtais ji be savo, vidinio akumuliatoriaus, tad neturėtu ji kelti problemų ir triukšmo (patikslinkite jeigu klystu). Busiu labai dėkingas už visas konsultacijas! Lauksiu atsakymo ir palinkėsiu gražių dienų!

  • kvepalai moterims

    kietai. Darysiuos vasarą sodyboj :)!

  • Linas

    Kam reikalinga varža ? O ar reikia jungti prie magnetinių kontaktų junti varžą ir kam reikalingi "PGM"

    Kontaktai ir paskutinis klausimas aš turiu DSC pc 585 H ir pirmą kartą prijungus akumuliatorių ji neveikia.

    Kodėl?

  • Den

    Paziurejau i pajungimus, visu pirma tokiu butu yra prarandama zona, visu antra sunaudojama daugiau gyslu, ir reikia vesti dvigubaidaugiau laidu

  • MD

    PC1616 centrale neturi GSM komunikatoriaus, bus prijungtas siustuvas. Reikia atsidaryti deze ir pasiziureti koks gamintojas ir modelis, tada parsisiuntus is gamintojo puslapio programa jungtis prie siustuvo per mini USB ir pakeisti numeri.

    Kitas variantas - perskaitete pavadinima uzrasyta ant dezes, o realiai viduj stovi kita centralė su integruotu GSM komunikatoriumi, tada procedura analogiska.

  • MD

    Pas mane stovi DSC PC1616 H, kaip jame galima būtų pakeisti telefono numerį, dabar yra jie du (apsauga su SIM kortele, įjungiama ir išjungiama telefono skambučio pagalba, keypad nėra) vienas numeris kaip ir nebenaudojamas jau, tai reiktų pakeisti kitu, bet net neįsivaizduoju kuo ir kaip tai padaryt? Ar reik jungti pc prie dėžės su kokia nors spec programa?

  • Prof

    Jegu visko atskleisti ne us is ko kupit banking

  • nuo

    Tiesa: įdomu kodėl tiek daug profesionalų ir nė vienas neskelbia nieko? Aš žinau, kad tokie "profesionalai" visada atėję ir pažiūrėję pirmiausia pasako: "oi kaip blogai, reikia viską perdaryti". Arba rašyk tai, kas duoda naudą skaitytojams ir žmonėms, arba nerašyk nieko

  • xxx

    Ka gi. Issiaiskinau ko truko. Reikia ne master o installer kodo. :). Pataisykite tekste jei imanoma.

  • Darius

    Niekur ir nebuvo rasyta, kad tai profesionalo darbas. Visi gudruciai kurie kritikuojat, paruoskit patys aprasyma ir patalpinkit viesai uz dyka. Nesuprantu, jei jau esat tokie "profai" kam googlinat\'e: signalizacijos montavimas, DSC pajungimas ar pan. Tikrai netikiu, kad patys is eiles perskaitete iki sio 5 metu senumo iraso.

  • Tiesa

    Čia yra žmogus neišmanantis tuo darbo.Geda skelbti ta parodija

  • xxx

    Nepavyksta isjungti telefono linijos spaudziu *8 meistro kodas (pasigirsta klaviaturos signalas) po to spaudziu 0157 (vel pasigirsta signalas ) tada spaudziu ##. Centrale dsc 1616. Kas gali buti?

  • nuo

    Oi tie komentatoriai... Viskas veikia jau keli metai be jokių problemų.

  • vasia

    p.s.: saugiklio laikiklis su sujungimo kaladėle - šaunu, bet nedarykit esminės klaidos kaip šiame pavyzdy: saugiklis įjungtas į trafo pirminės apvijos grandinę, o kokiai srovei saugiklis- ... net nepasidomėjot ? Kertu lažybų, kad ten 2A arba 5A (Amperas-srovės matavimo vienetas).Tokiu atveju šis saugiklis niekaip negalės apsaugot transformatoriaus (maksimali jo galia g.b. 40VA):(( Srovė trafo pirminėj niekada negalėtų pasiekt net 0.5A ribos ! Nes P=UxI, tada I=P/U => 40/230=0.17A=170mA Saugiklis tada reikalingas mums 200mA :)) Su 2A ar 5A saugikliais saugokime tik trafo antrinės apvijos gyvybę(pasiskaičiuokit 16.6V daugindami iš 2A tai bus 33.2 VA(grubiai galim priimti už W ;)))Taigi, pertraukt saugikliu reikėtų mėlyną trafo laidą ;) Sėkmės ,Archimedai !

  • vasia

    Labai prastas rezultatas- išleisti pinigai, sugadintos medžiagos, abejotinai veikianti sistema(...po pusvalandžio gal suges ar vidurnakty pasigirs netikras aliarmas, prikels ir išblaškys miegus :(()Mačiau ir baisesnių darbų, pridėtų niekam nereikalingų relių, pripintų barzdų iš laidų ;)Savo namuose gal ir galima burti signalizaciją kaip sugebi ar ... išeina, kaip šiame pavyzdyje.Tik kitiems tokių kerų geriau nerodikit-...nesąmonių ir taip pilna ant svieto :((Geriau tegu tai atlieka specai - kokybiškai, tvarkingai ir su garantija 24 mėn. savo darbams.O čia- ... nulis - vienas Jūsų nenaudai :(((

  • Montuotojas

    Kainos priklauso nuo montuotojo ir jo geros širdies :)

    Aš kainas skaičiuoju pagrindinai kiek yra taškų bei atskirai centralės komutavimas bei programavimas.

    taško kaina priklauso nuo laido pravedimo sudėtingumo.

  • Grafas

    Sveiki bendraminciai. Iskilo man toks klausimas. Nuo ko priklauso apsaugos sistemos montavimo kainos ir kokios jos yra (tik montavimo)

    Aciu ;)

  • Darka36

    Nepykit, ima juokas kai pamaciau, kad lauko sirena MR jungia per rele ;))Dar DSC centraleje Arturas teisus: paprasciausias variantas,perkeli dzemperius ir paduodi per minusa. Veikia nepriekaiskingai. Sekmes jungiant apsaugos sistemas ;)

  • vvvvv

    dezeje 3 laidai o bardakas baisus

  • jo

    visiska nesamones dar durnesnis pasidariau nuo tokiu shemu

  • Arturas

    Dar vienas patarimas. Laidus centralei geriau izolioti termokembrikais, nes paprasta izoliacija su laiku pati atsiklijoja (po to geriausiu atveju buna trumpu sujungimai ir signalizacija durnioja, blogiausiu atveju reikes keisti centrale.

  • Arturas

    Paprastas iseitis, kad nesukti sau galva, ir nepajungineti jokios reles. DSC centrales "bell-" pajungti prie lauko sirenos blico ir sirenos sujungiant tarpusaviu kartu. Pakeisti lauko sirenos priemima blico ir sirena i minusine priemima. VISKAS! :)

  • Savas

    sutvarkaiu kad veiktu,pora kartu veike signalizacija normaliai. dabar signalizacija suveikia, zinute gaunu i tel kad isijunge signalizacija, o sirena nekaukia. tik supypsi sirena 1 karta ir vsio.

  • Savas

    Pajungiau lauko sirena, ir ijungus signalizacija prie elektros po kokiu 5 sekundziu pradeda kaukti lauko sirena, ka ne taip padariau ?

  • Petras

    Nusipirkau ir as esim264 signalke ir nezinau kaip dabar daryt su tom varzom,komplekte yra po 6 varzas 5,6 ir 3,3 tai jei vienam daviklyje reikalingos dvi tai jos turi but vienodos ar gali but skirtingos ir cia aprasyme 1 varza pajungta ant C tai kita varza turi jungtis ant NC ane?

  • tadas

    el.pst. [email protected]

  • tadas

    Gal kas uzsiema projektavimu apsaugos sistemos i kuria ieitu priesgaisrine sistem. signalizacija,stebejimo kameros?

  • nuo

    Tikrai veikia gerai ir tvarkingai.

  • karolis

    tada paprastas klausimas, ar veikia normaliai, ta signalizacija, ar kaip daugumoje forumų signalizacijų "profesonalai" sako, kad geriau samdyt firmą, NASA sapecialistus....nes isgnalizacija nejuokas. tą rėlę signalizacijai reikėjo papildomai įsigyti? ir kur tas praplėtimas zonų? truputi mėtausi :D

  • Judesys

    Labas, jurgeli meistreli, sirenos nereik jungt per rele , nes sirenoje esantys trumpikliai gali but permesti i kitas padetis taip sirena valdysi ne minusu o pliusu, davikliuose geriau det dviguba balansa o ne vienguba .

  • xaltūra

    To 2011-02-04 18:16 Si

    esamoje lauko sirenoje MR100 yra trumpiklis kuriuo nustatoma ar sirenos savisaugos(tamperinė)grandinė turi varžą(šiuo atveju 2 Kom) ar tai paprasčiausia grandinė"trumpas".Pagal klausimą atrodo , kad sirenos savisauga pajungta į atskirą zoną.

  • Si

    Pagal šį aprašymą jungiant geltona ir balta i nuoseklia tameprio grandine, nuemus sirenos dangti signalizacija nesuveikia, kazkas ne taip cia:), o šiaip nuiminejant davikliu dangtelius viskas ok, sirena veikia normaliai.... gal kazka padariau ne taip, pataisykit..

  • andrius - Aliarmo sistemos

    del reliu sirenai paleist tai tikrai nesamone. teko paciam perdarinet tokius montazus :))) puse dezes uzeme reles kad paleist aritechine lauko sirena.aprasyme net ant sirenos korpuse aprasyti trumpikliai, tereikia reikiamus sukarpyt ir viskas...

  • andrius - Aliarmo sistemos

    jei turit kokiu klausimu del dsc rasykit - [email protected].

  • pupsik

    nu ir nesamones... sirena su rele? sirenoje yra trumpikliai jais ir nustatoma kuo bus valdoma sirena. Toks aprasymas gal 1995 m butu tikes bet...

  • nesvarbu

    ble... nezinot nemokat tai geriau patilekit

  • xaltūra

    To 2010-05-28 10:24 Tomas :

    kam klaidini tautą.Tavo aprašymas tinka ne DSC o Paradox kai kurioms centralėms.

  • Joringe

    Sirenos jungiamos i Bell + ir -, tiek lauko tiek vidaus ir sroves pakanka, net kelias lauko sirenas sujungus. Nereikia judint jokiu PGM, jie skirti gaisro resetui, ir kitom funkcijom. o pultelis gali buti ir full LCD, bet kaina grazesne, na del dizaino nieko nepakeisi, senesnes versijos dar baisesni yra arba det kita centrale: satel, teletek, foxcon :)

  • Tomas

    Jūsų sistemoje gali būti naudojami 4-ių arba 6-ių skaitmenų vartotojo kodai. Kodo ilgį pagal Jūsų pasirinkimą užprogramuoja inžinierius. Kodo skaitmenų reikšmės gali būti bet kokie skaičiai nuo 0 iki 9. Rekomenduojame nenaudoti kaip kodą savo telefono numerio, gimimo datos, adreso ar tokių kombinacijų kaip 1234 ir panašiai, nes tai mažina Jūsų sistemos saugumą!

    Norint įrašyti naują vartotojo kodą arba pakeisti esamą, reikia:

    • Paspausti mygtuką [ENTER]

    • Įvesti Pagrindinio vartotojo kodą (mygtukas [ENTER] pradeda mirkčioti)

    • Įvesti trijų skaitmenų vartotojo kodo numerį (žiūr. Lentelę Nr. 1)

    • Įvesti naują 4-ių arba 6-ių skaitmenų kodą (mygtukas [ENTER] mirkčioja)

    • Įvesti naują vartotojo kodo numerį arba paspausti mygtuką [CLEAR] tam, kad išeiti iš šio režimo

    Norint ištrinti nereikalingą vartotojo kodą, reikia:

    • Paspausti mygtuką [ENTER]

    • Įvesti Pagrindinio vartotojo kodą (mygtukas [ENTER] pradeda mirkčioti)

    • Įvesti trijų skaitmenų vartotojo kodo numerį (žiūr. Lentelę Nr. 1)

    • Paspauskite mygtuką [FORCE] 4 ar 6 kartus (priklausomai nuo kodo ilgio). Valdymo pultelis išduoda patvirtinantį garsinį signalą

    5. Paspauskite mygtuką [CLEAR] tam, kad išeiti iš programavimo režimo

  • arunas

    gal kas turit toke centralie pyronix neturiu skemos net nezinau kaip klavetura pajunkt pre kuriu gnyptu

  • mantas

    jokios reles nereikia ir tavo dezej betvarke ,nepajungtas izeminimas i korpusa.

  • xaltūra

    To alfa: end of line - galinė varža jungiama apsauginės grandinės pabaigoje.Viena varža vienai zonai(jau senstelėjęs metodas).Jei į vieną zoną jungiami keli jutikliai,jie sujungiami nuosekliai.Idealiausias sprendimas - vienas jutiklis viena zona(su dvigubom varžom-double end of line).

  • Gintaras

    Viskas yra internete netingekit pagoglinti,o visus daviklius junkit per dvi varzas,tada greiciau gedimus atrasit.Labiausiai patariu atkreipti demesi i langus ,jeigu visus langus pajunksit i atskiras zonas bus maziau problemu likus namie,kai noresit juos atsidaryti einant miegoti.

    [email protected]

    Kuom galesiu padesiu;)

  • alfa

    2. jei kelis daviklius jungt tai nuosekliai?

    3. rezistoriu reikia i kiekvieną daviklį jungt ar viena rezistriu ant vienos linijos (ka reiskia tas en of line)?

  • alfa

    1.tai tamper (geltona ir balta) is daviklio i kuriuos kontaktus centralėje reikia jungt?

  • visa

    dažnai užsuku į šį puslapį. Pats bandau statyti namą, ir čia randu naudingų patarimų. Šaunuolis autorius...

    norėjau paklausti dėl signalizacijos . Gal galėtumei pakometuot, kaip ją suprogramavai? pats irgi įsigijau DSC, sujungiau, tačiau programavimas kazkoks neiveikiamas.

  • nuo

    Ne 8. Centralė yra 8, bet plečiame iki 64. Turiu ir išplėtimą.

  • M_M

    Atsivesi ir kariausiu su jungimu, nes teturi 8 zonas.

  • Kauno skydas

    Niekas tiksliai neatsakė į klausimą kaip pajungti dvilaidžius 24V gaisro daviklius nenaudojant rėlių bloko. DSC centralėms keletas gaisro daviklių montuojami lygiagrečiai, paskutiniame daviklyje lygiagrečiai montuojama 2,2 k varža. Centralėje pajungiama vienas laidas į AUX +, kitas į PGM 2. PGM suprogramuojamas sekančiai: 009 sekcijoje antra pora skaičių- 04 (dvilaidžių davilių pajungimui su resetavimu per *72)

  • nuo

    Name dar sienų nėra, todėl pajungta viskas laikinai per judesio daviklius. Planuoju atsivesti iki kiekvieno lango po laidą.

  • M_M

    Na sveikinu pasirinkus pigia (visom prasmem) centralyte. Buvau palikes koordinates, galejai susisiekt. Idomu dabar butu suzinot kaip tu visa nama zmoniskai i sita sistema sujungsi?. Beje kitose nuotraukose, kazkodel nematyt laidu prie langu. Ar blogai ziurau?

  • nuo

    Stas: ir tu dabar galvoji, kad tavo komentaras kažkam davė naudos? Ar manai, kad iš jo sužinojo kas negerai ir kaip reikia daryti, kad būtų gerai? Ar sužinojo kodėl?

  • Stas

    kas siais laikais vienvarze daro? juokas net ima :D

  • arte

    nusisnekat... del dsc ir paradox programavimo jei nemoki tai nemoki jokios programuoti,viskas tas pats tik sekcijos kitos

  • arunas

    gal kas galit padet kaip sumontuoti centralia xp-400 mano el pastasa [email protected]

  • Anonimas

    gal ir gerai kai pats pasidarai, tik apie jungima ir centrales veikimo galimybes ir trukumus ir zinoti siek tiek reiktu :)) per viena varza pajungta zona-jau megejiska ;)

  • Romas

    Nafik ta rele sirenai jei galima be jos pajungti ir labai paprastai?

  • Darius

    To V. paskaityk sekanti blogo posta, suprasi :)

  • V.

    To MD: tai niekas netrukdo savo susikonstruoti, vidurius taip pat. Is kitos puses, tai gerai pagalvojus nx jin reikalinga? BTW, apie auksinius krastelius nieko nesupratau :)

  • Darius

    tai bet kuria sirena gali paslept, vido atveju, kad ir apkalt tokiom pat dailylentem. Seip gal yra kokie standartai, kad visos atrodytu panasiai ir butu gerai pastebimos, kad nereiketu paskui sukti galvos apsauginiams ar cia sirenos blykste mirksi ar namo naujametinis apsvietimas.

  • MD

    V., Jei tureciau savo bloga, sita sakini isideciau i skyreli "klientu supermintys" - kaip kad tavo mineti sviesejantys auksiniai krasteliai. Kieno detale yra ta balta plastmasine muiline ant medines lauko sienos - interjero? :) as juk tamstos nekritikuoju, zinau, kad kitokiu nera. paziurekim i japonu moderniu privaciu namu architektura - kokiu sedevriuku yra - o apkarstyti el. perdavimo oro linijom kaip nezinau kas.

  • V.

    Sirena nera eksterjero detale, del to ji turi buti matomoj vietoj ir informatyvi (paprastai, kad apsauginiai zinotu kur lekti)

  • MD

    O as tai matau kita aspekta - kada pagaliau tos sirenos ant fasadu nustos atrodyti kaip prilipdyti svetimkuniai - dideles baltos muilines? Atrodo labai nekaip. negi nera kazkokio estetiskesnio sprendimo?

  • SL

    Visiskai teisingai apie Aux isejima, ta ir norejai pabrezti, kad viska sukrauti ten pavojingiau, negu panaudoti sirenai Bell+, kur yra atskira maitinimo grandis su savo 700mA. Manau kad jau visiems viskas aisku, tuo labiau kad su kiekviena centrale duodama pilna info, negaisiu daugiau skaitytoju demesio.

  • V.

    Kaip tik atsivertes PC1616/1808/1832/1864 manuala ir ten juodai ant balto raso: "The control panel can provide a maximum of 700mA of current for modules, powered detectors...ir t.t." Kaip sakant RTFM!

  • SL

    To V: teisingas atsakymas priklauso nuo centrales, siuo atveju panasu kad centrale is DSC serijos 1832 (pagal isvaizda), tai Aux ir Bell leidzia po 700mA, bet gi prie Aux bus davikliai ir klava...Tai jei butu PC5010 ar 5020 tada sutinku, ten Aux stipresnis (o pvz. Paradox atvirksciai - Bell atsijungia prie 3A, o Aux 750mA)

  • V.

    To Zilvinas: tiesiog jungi prie Bell '-' kontakto ir nesuki pautu del Pgm'o programavimo. O prie PGM'o kontaktu didele tikimybe jog jungsis siustuvas :) To SL: manau sirenos maitinimo jungimas prie Bell '+' yra bullshit'as. Taip, ten palaikoma didesne srovė - 700mA, bet tai yra centrales maksimumas ir noreciau paziureti kai aliarmo atverju sirena pradetu ryti visus 750mA, uzgestu pultelis ir tai vyktu kokia 3 valanda nakties ;)

  • SL

    Dvieju laidu priesgaisriniai davikliai jungiasi prie centrales tiesiai be reliu jei centrales modelis tai leidzia, kitaip su relyte. O griztant prie tos lauko sirenos (beveik vienintelis daiktas kuri tvirtinti buna komplikaciju) tai siulyciau +12V imti ne nuo Aux o nuo Bell+, ten centralej leidziama didesne apkrovos srove...

  • Darius

    o kaip sitie davikliai: PATROL-201PET ir gal kas galit nuoroda i schemute ar zodziais paaiskint kaip jungti i centale dvieju laidu priesgaisrinius daviklius, ar reikia ten apsauginiu reliu bloko a galima tiesiai?

  • žilvinas

    Dėl klaviatūros, tas yra tiesa, kad daug kas pasirenka Paradox su LCD ekranu, nes ji yra gražesnė, tai vienintelis dalykas kuris realiai matosi. O kaip programuojasi, čia jau instaliatoriaus arba skiriamo laiko reikalas :) Beje nuoširdžiai siūlau nenaudoti šitų LC100Pi judesio jutiklių. Kai kas džiaugiasi jais, bet mano patirtis labai karti. Kaip ir kiekvienoj prekių grupėj, taip ir čia yra low-end'as. Geriau pataupyti ir jei reiškiat simpatijas DSC brandui, nusipirkti EC301.

  • žilvinas

    Lauko sirenos pajungimas nuo PGM(programmable output): Viskas jungiama analogiškai, tik nereikia relės, nes sirenos valdymo kontaktui naudojamas PGM. Kadangi sirena (šiuo atveju MR100 modelis) yra suveikdinama kai į S(garsinis signalas) ir/arba L(šviesos signalas) kontaktus paduodamas minusas (AUX-) arba pliusas (AUX+), priklausomai nuo sirenos jumper'ių nustatymų, tai reikia juo nustatyti taip, kad pasileistų nuo minuso(GND). O tada, šiuo atveju, žalią ir mėlyną laidus jungiame prie pasirinkto PGM. Be abejo tą PGM reikia suprogramuoti: [01] Fire and Burglary: Output will activate (steady for burglary, pulsing for fire) if an alarm occurs on the selected partition.

  • nuo

    Kai komentuojate, nepatingėkite detaliai paaiškinti, nes tiek aš, tiek kiti daug ko nežino ir kiekvienas detalus komentaras yra gėris.

  • Dariuxs

    negrazus displejus :)

  • V.

    As tai niekad nesirenku perl programavimo, nes _NEMOKU_ Vat ir islenda, tie, kurie vartoja paradox'a kazkodel nemoka programinti dsc, o kas programina dsc suvalgo puikiai ir paradox'a. Nekilo klausimas kodel? Anyway dsc vs paradox, tai tas pats kas benzas vs dyzelis (turiu raumeny ne apie galimybes o apie pasirinkimo laisve)

  • S

    va todel dsc niekad nesirenku. Paradox daug paprasciau :)

  • Shamanas

    Programavimas nesudetingas bet uzknisantis ;) as vakar visa vakara prasiknisau kol dasilo kaip prikabint zonos foloweri prie PGM. Tiksliau dasilo siandien ryte darbe geriant arbata :)

  • žilvinas

    Lauko sirenai tikrai relės nereikia :) kultūringiau būtų ją jungti nuo PGM. Taip pat jungimo schema su dvejomis varžomis tikrai veiksmingesnė ir manau paprastesnė.

  • Signalizaciaj

    Hint - daviklius galima jungti ir 4 gyslom (2 maitinimas, 2 zona). Tada pageidautina naudoti 2 varzas. Tik reikes paskui programavime pazymeti 2 opcijas. IMHO tai paprastesnis ir veiksmingesnis variantas (indikuoja daviklio busena, laido busena (trumpas ar nutrukes) taip pat ir antisabotaza aka tamperi). Btw sirenai prijungti nereikia reles :) Maitinimas nuo AUX o signala paduodi nuo vieno is BELL kontakto, ziurint nuo ko valdosi sirena - nuo - ar nuo + ir viskas :)

  • nuo

    Darau viską, kad taip nutiktų

  • M.

    Tai gal jau siemet ir isikelsit ?
